TOFD - LE DISCONTINUITA' LIMITE

Come ogni altro metodo d'analisi, ultrasonoro e non, anche il TOFD ha i suoi limiti di rilevabilità ed è bene che venga abbinato ad altre tecniche(è uso inserire una o due sonde PA nelle scansioni).

Le indicazioni affioranti

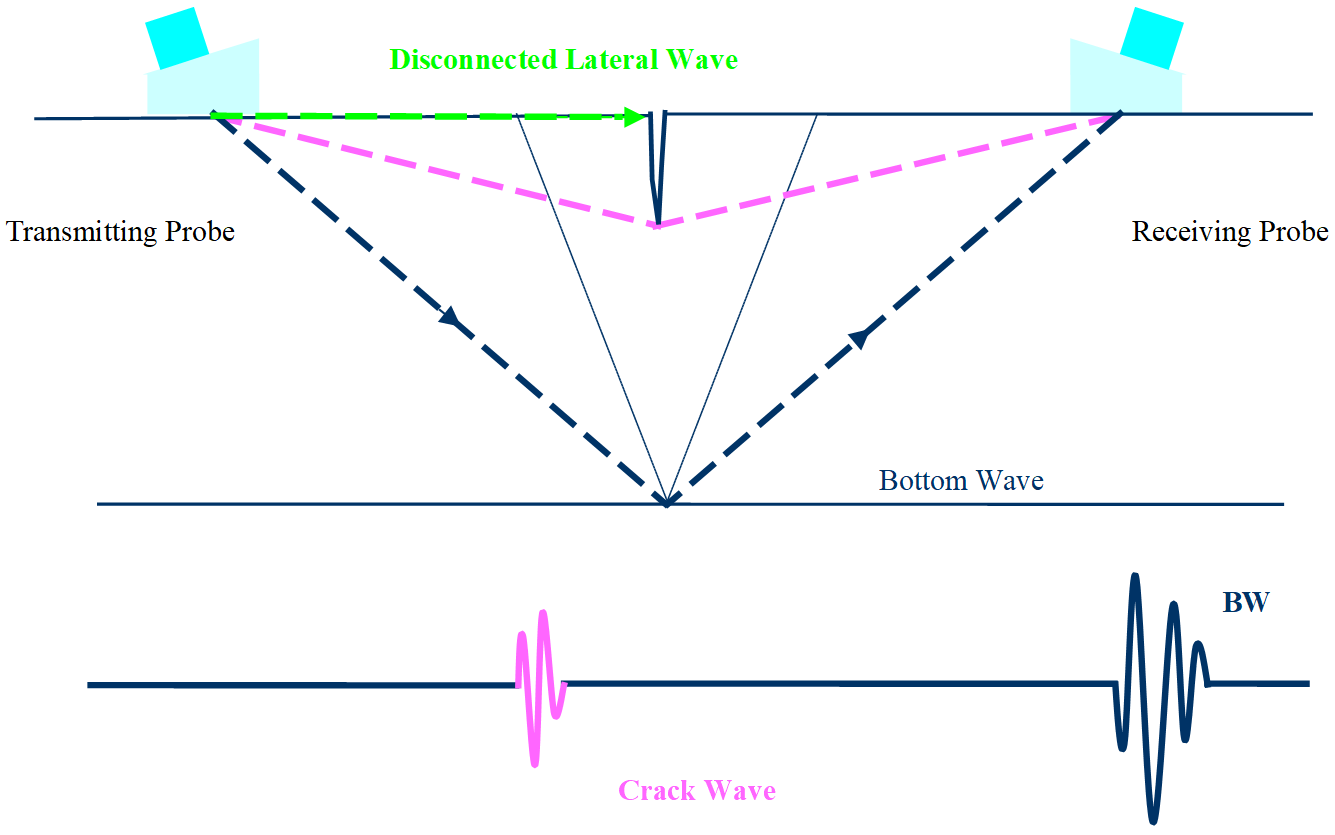

Indicazione affiorante Le indicazioni affioranti impediscono la trasmissione della Lateral Wave.
Di conseguenza, l'A-Scan presenterà solo l'eco diffratto dall'apice inferiore dell'indicazione e la Bottom Wave.
Anche nel B-Scan sarà visibile l'interruzione della Lateral Wave.

Le indicazioni sul fondo

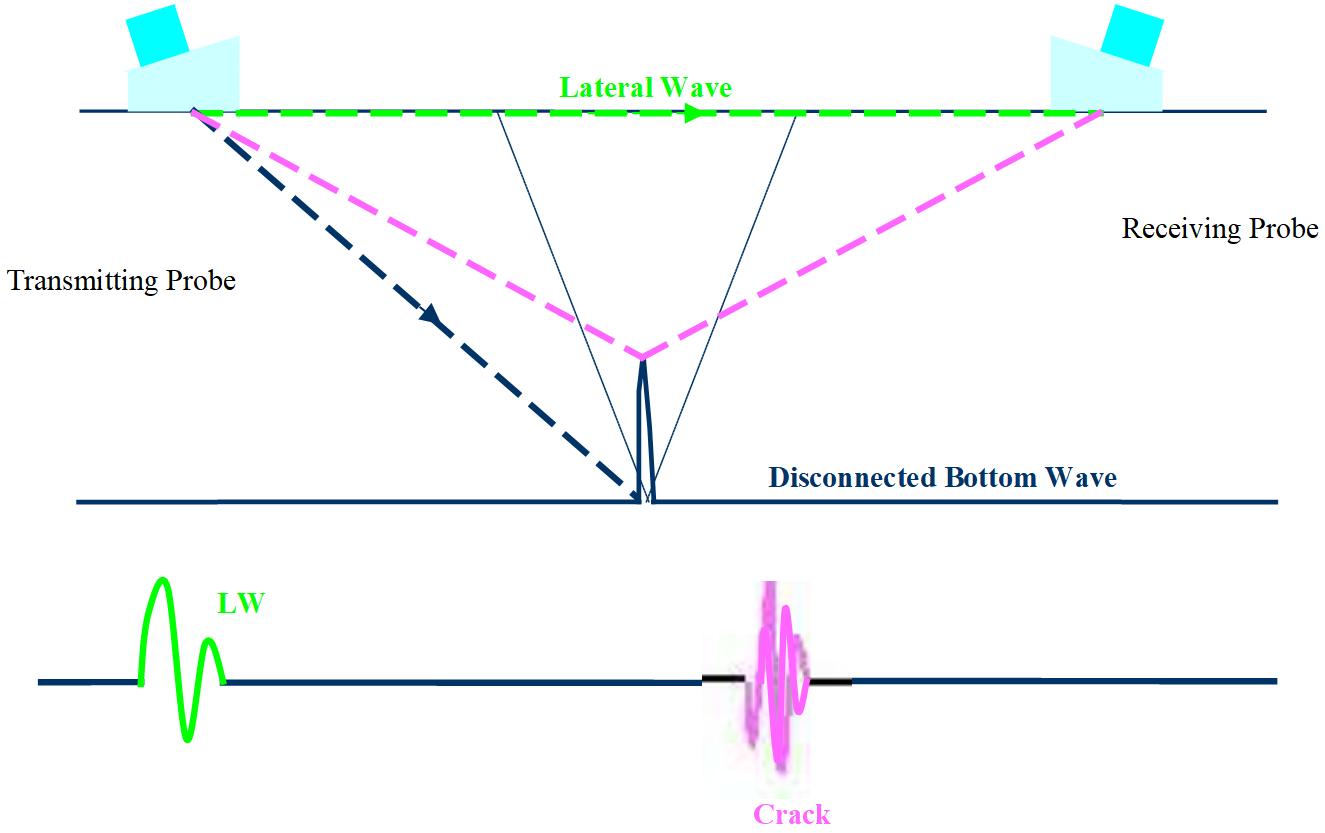

Indicazione fondo Le indicazioni che affiorano sulla parete di fondo impediscono la trasmissione della Bottom Wave.
Di conseguenza, l'A-Scan presenterà solo la Lateral Wave e l'eco diffratto dall'apice superiore dell'indicazione.
Anche nel B-Scan sarà visibile l'interruzione della Bottom Wave.

Le indicazioni planari parallele alla superficie

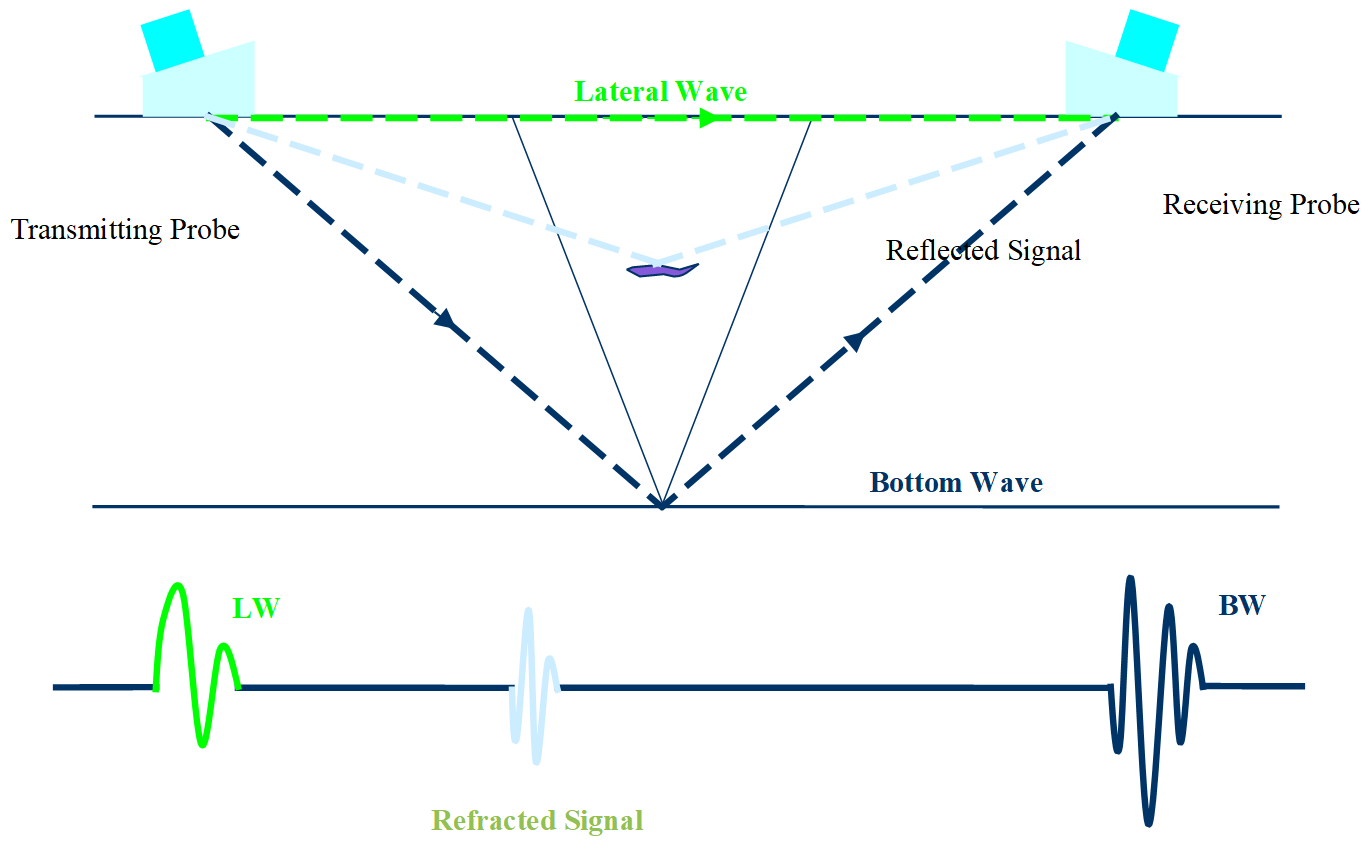

Indicazione planare parallela alla superficie Le indicazioni parallele alla superficie non presentano un'apice superiore ed uno inferiore e non sono quindi in grado di generare due echi diffratti ma solo uno.
In questo caso, sia l'A-Scan che il B-Scan, mostreranno 3 echi: la Lateral Wave, l'eco diffratto dalla superficie dell'indicazione e la Bottom Wave.
Da notare che un'indicazione di questo tipo, se estesa al punto da impedire la riflessione dell'eco di fondo, può essere mal interpretata come affiorante sul fondo; in questo caso è d'aiuto l'A-Scan che ci permette di distinguere le indicazioni planari da quelle affioranti sul fondo per una maggiore altezza dell'eco.

Le indicazioni puntiformi

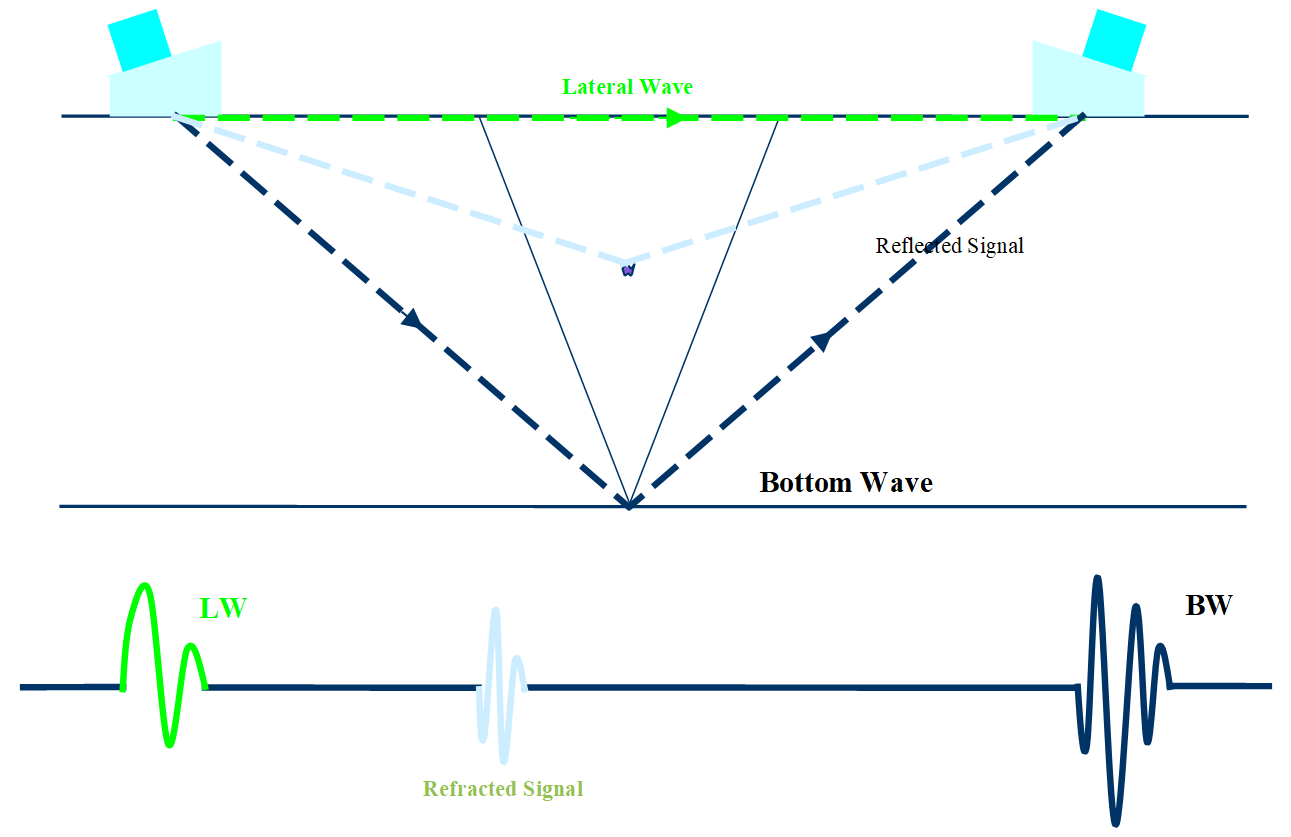

Indicazione puntiforme Come per le indicazioni parallele, nemmeno le indicazioni puntiformi sono in grado di generare 2 echi diffratti poichè hanno apici troppo vicini.
In questo caso, sia l'A-Scan che il B-Scan, mostreranno 3 echi: la Lateral Wave, l'eco diffratto dalla superficie dell'indicazione e la Bottom Wave.
Essendo solitamente distribuite a gruppi, si distinguono per questo dalle indicazioni planari di piccole dimensioni.
